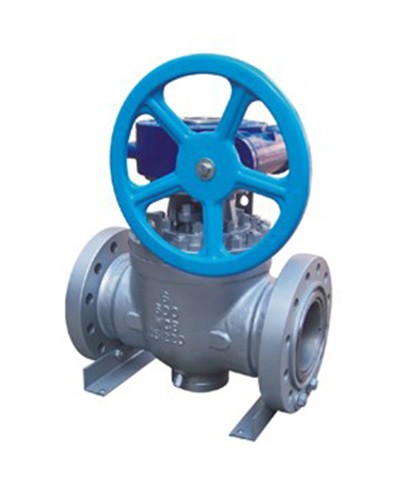

上装式球阀

上装式球阀在管线上拆卸简单迅速,维修方便快捷。选用不同的材质,可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸等多种介质。

主要用途
上装式球阀在管线上拆卸简单迅速,维修方便快捷。选用不同的材质,可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸等多种介质。广泛应用于火力发电、石油炼制、长输管线、化工、造纸、制药、水利、电力、市政、钢铁等领域。
产品特点
• 上装式球阀在管线上出现故障需要修理时,不必从管线上拆卸阀门,只须拆掉中法兰螺栓和螺母,将阀盖和阀杆组合件一起从阀体中取下来,然后取出球体和阀座组合件,拆卸简单迅速,维修方便快捷;
• 超精球面研磨,光洁如镜,耐磨耐蚀,有效降低启闭力矩,延长使用寿命;
• 阀杆采用内装结构,提高阀门操作的安全性;
• 具有防火防静电结构,在阀杆与阀体及阀杆与球体之间设置导电弹簧,避免因静电打火点燃易燃介质,确保系统安全;
• 阀门一般采用法兰连接,也可采用对焊连接;
• 驱动方式为蜗轮蜗杆传动、手动、气动或电动等。
主要设计规范
设计与制造 结构长度 法兰连接尺寸 检验与试验 压力与温度基准
GB/T 12224 GB/T 12221 GB/T9124.1、GB/T9124.2 JB/T79 GB/T 26480 GB/T 12224
NB/T47044 GB/T 12221 NB/T47044 NB/T47044
ASME B16.34 ASME B16.10 ASME B16.5、HG/T20615 ASME B16.34 ASME B16.34

产品范围
公称压力 PN16~PN420(Class150—Class2500)
公称尺寸 DN80~DN1200(NPS 3~NPS 48)
阀体材料 铸造:WCB、CF8、CF3、CF8M、CF3M
锻造:A105、304、304L、316、316L
试验压力(MPa) 强度试验(水压) 1.5×P(38℃压力额定值)
密封试验(水压) 1.1×P(38℃压力额定值)
适用温度 -29℃~570℃
适用介质 水、蒸汽、油品、弱腐蚀性介质等

注:1、超出以上规格阀门可按用户要求定制;
       2、每台阀门适用温度范围以阀门实际承压材料为准。
