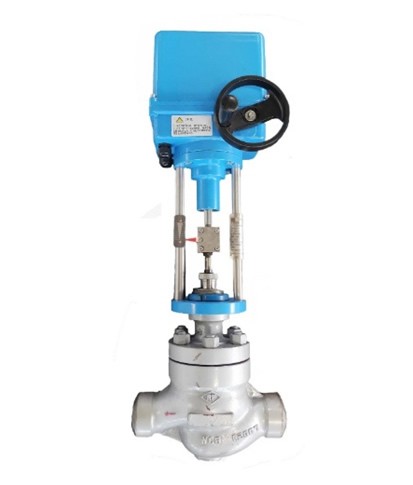

套筒单座调节阀

结构简单、紧凑，便于安装、维护，使用寿命长。调节阀适用于空气、水、蒸汽、油品等介质；套筒单座调节阀主要应用于泄漏要求较严、压差不大的干净介质场合。

联系我们获取报价

主要用途

调节阀又名控制阀，在工业自动化过程控制领域中，通过接受调节控制单元输出的控制信号，借助动力操作去改变介质流量、压力、温度、液位等工艺参数的最终控制元件。调节阀适用于空气、水、蒸汽、油品等介质；套筒单座调节阀主要应用于泄漏要求较严、压差不大的干净介质场合。

产品特点

• 结构简单、紧凑，便于安装、维护，使用寿命长；

• 阀体腔体S型流道设计，介质压降损失小，流通能力大，可调范围广；

• 阀芯流量特性曲线精度高，顶导向型阀芯结构，导向面积大，抗震性好；

• 可采用焊接端和各种配管法兰标准及法兰密封面型式连接形式，满足各种工程需要及用户要求；

• 阀体材料品种齐全，垫片和填料可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况；

• 调节阀可配用我司101系列多弹簧气动薄膜执行机构，或者根据客户要求配供他品牌气动，电动或液动执行机构

主要设计规范

设计与制造	结构长度	检验与试验	压力与温度基准
NB/T47044 GB/T4213	GB/T 17213	GB/T10869 GB/T4213	GB/T12224、NB/T 47044

产品范围

公称压力	PN16、PN25、PN40、，PN63、PN100 Class150、Class300、Class600
公称尺寸	DN20～DN600（NPS 3/4～NPS 24）
阀体材料	WCB、WC6、WC9、ZG20CrMoV、CF8、CF3、CF8M、CF3M
适用温度	-29℃～575℃
适用介质	空气、水、蒸汽、油品等

注：1、超出以上规格阀门可按用户要求定制；
2、每台阀门适用温度范围以阀门实际承压材料为准。
