高加联成阀（液动）

主要用途

高加联成阀包括J761Y型入口液动阀和JH61Y型出口止回阀。当高压加热器管系破裂，引起水位升高，达到报警水位时，入口阀快速关闭，同时止回阀也迅速关闭，切断高压加热器，使高压加热器解列，给水走旁路，从而起到保护高压加热器的作用，使机组正常运行。

产品特点

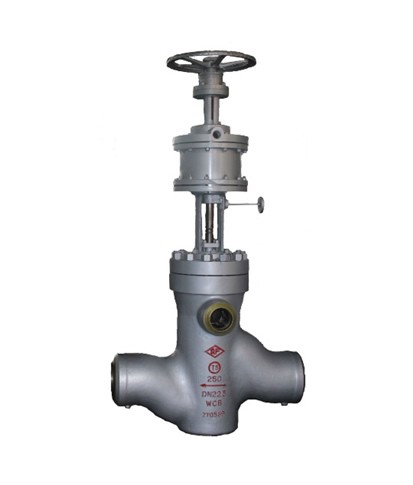

• 入口液动阀

入口液动阀主路出入口呈直通式，分为上阀座密封及下阀座密封，上层是走两个小旁路，下路是走主路过高加，通过两个密封面调节给水走向。

阀门配备活塞式液压装置，控制介质一般来自凝结水。活塞上下分两个水室，活塞上部有长流水，经过活塞上的通孔流到下部水室排出水室外，起到清洁管路以防止卡涩的作用。

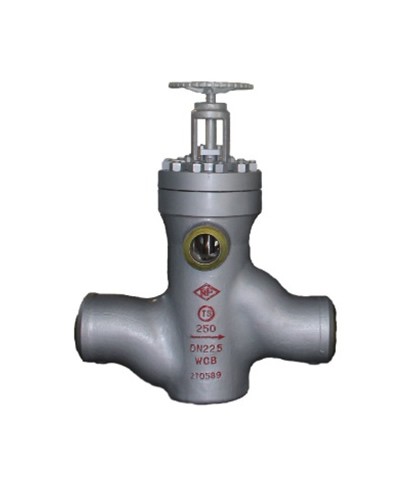

• 出口止回阀

出口止回阀阀体与入口阀一致，当入口阀启闭时，出口止回阀阀瓣在介质作用下自由动作实现阀门启闭。

• 阀门设计有手轮。在阀门关闭高加解列时，可同时通过手轮关闭阀门，防止阀门误开，增加安全性。但在阀门开启系统正常运行时，手轮要开到最上端，避免影响阀门开启。

主要设计规范

产品范围

注：1、超出以上规格阀门可按用户要求定制；
2、每台阀门适用温度范围以阀门实际承压材料为准。
