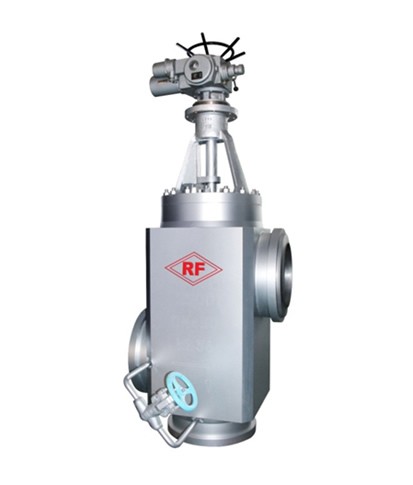

高加电动三通阀

本阀用于高压加热器隔离系统。在高压加热器不能正常运行而发生故障时,需要设置一套隔离系统,隔离系统可使高压加热器解列,给水走旁路,从而起到保护高压加热器的作用,使机组正常运行。

主要用途
本阀用于高压加热器隔离系统。在高压加热器不能正常运行而发生故障时,需要设置一套隔离系统,隔离系统可使高压加热器解列,给水走旁路,从而起到保护高压加热器的作用,使机组正常运行。
根据客户要求,隔离系统可选用两种阀门组合方案:入口电动三通阀和出口闸阀组合结构、入口三通阀和出口三通阀组合结构。阀门通过电装执行机构操作实现主路和旁路的切换,电装执行机构品牌可根据用户要求选用。
产品特点
• 阀门阀体可选用铸造和锻造材料,锻造三通阀为 “Z”字型结构,铸造三通阀为“T”字型结构;
• 入口三通阀上阀座采用自密封结构,使用金属自密封圈,耐高温高压,密封可靠;
• 进出口阀通过电动装置同时控制阀门启闭动作,动作可靠。
主要设计规范
设计与制造 压力与温度基准 检验与试验
NB/ T47044 NB/ T47044 NB/ T47044
ASME B16.34 ASME B16.34 ASME B16.34 、MSS-SP-61

产品范围
公称压力 PN200~PN500(Class1500—Class2500)
公称尺寸 DN125~DN350(NPS 5~NPS 14)
阀体材料 20、A105、F36 CL.2、WCB
试验压力(MPa) 强度试验(水压) 1.5×P(38℃压力额定值)
密封试验(水压) 1.1×P(38℃压力额定值)
适用温度 -29℃~425℃
适用介质 蒸汽、水

注:1、超出以上规格阀门可按用户要求定制;
       2、每台阀门适用温度范围以阀门实际承压材料为准。
