产品与服务

专业从事高、中、低压电站阀门的研发和制造

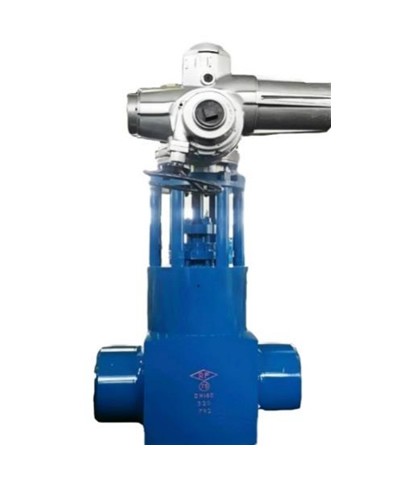

超(超)临界锻钢闸阀

产品覆盖600MW~1000MW超(超)临界机组的主蒸汽、主给水工况,压力等级最高可达Class4500,满足超(超)临界机组主蒸汽,主给水大尺寸管道蒸汽、水介质隔离的使用。

主要用途
产品覆盖600MW~1000MW超(超)临界机组的主蒸汽、主给水工况,压力等级最高可达Class4500,满足超(超)临界机组主蒸汽,主给水大尺寸管道蒸汽、水介质隔离的使用。
产品特点
• 阀门阀体采用与管道一致的材料整体锻造而成,承压可靠,外形美观;
• 闸板采用和阀体一致的全锻造结构,闸板和阀座密封面堆焊STL硬质合金,耐高温,密封严密可靠;
• 采用编织和增强石墨组合填料,压紧螺母安装成对蝶形弹簧,持续提供压紧力,阀杆密封可靠;
• 阀盖压力自密封部位采用抗烧蚀增强自密封圈,在650℃下可靠密封;
• 对于用于主蒸汽参数的闸阀,采用自密封圈预紧螺柱外置式结构,保障产品在超高温、高压状态下安全运行;
• 对于主蒸汽工况,采用高温材料立柱型支架,提高支架散热效果,有效降低执行机构处温度,提高阀门可靠性;
• 对于大口径主给水闸阀,设计进出口旁路阀,有效降低阀门启闭力矩。
主要设计规范
设计与制造 压力与温度基准 检验与试验
NB/ T47044 NB/ T47044 NB/ T47044
ASME B16.34 ASME B16.34 ASME B16.34 MSS-SP-61
产品范围
公称压力 PN160~PN760(Class900—Class4500)
公称尺寸 DN150~DN700(NPS 6~NPS 28)
阀体材料 20、A105、F36.CL2、F22.CL3、F91、F92
试验压力(MPa) 强度试验(水压) 1.5×P(38℃压力额定值)
密封试验(水压) 1.1×P(38℃压力额定值)
适用温度 -29℃~650℃
适用介质 蒸汽、水

注:1、超出以上规格阀门可按用户要求定制;
       2、每台阀门适用温度范围以阀门实际承压材料为准。
